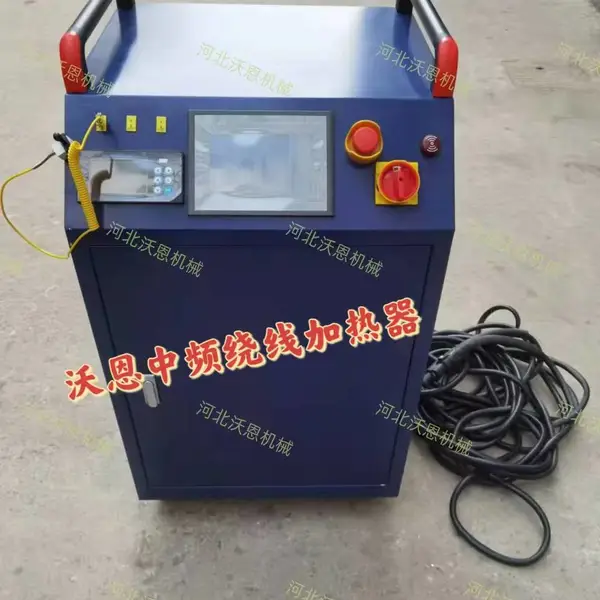

1. 设备名称：中频绕线式感应加热设备

2. 设备型号：WNRX-PM-400型（40KW）

3. 设备数量：主机箱电源：一台 ，感应线缆：1条 （25米）

4. 设备用途：

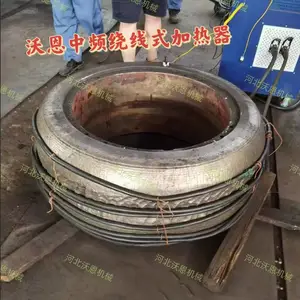

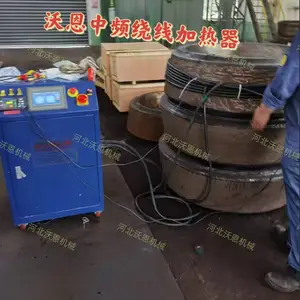

该设备适用于大型工件的感应加热。

5. 设备特点：

 5.1  该设备采用变频技术，加热时工作在超音频率段，无噪音污染。加热效***，操作简单，节能环保***，温室气体排放量小，占地面积小，使用成本低等优点。

6. 加热设备结构

   该加热设备是由整流部分、逆变部分、控制部分、感应线缆四大功能部件组成。

7. 主要技术条件：

7.1 生产纲领

生产纲领：300天/年，三班制，每班8工作时。

7.2 厂房技术条件

环境温度：-20℃～40℃；

厂房内湿度：20-90％，年平均65％（无冷凝水）；

电源：三项三线  380V±10％

8.设备技术规范

8.1    设备通用技术规范：

8.1.2  防错装置

（1） 绝无误操作现象的发生。

（2） 设备具有防错装置，防止误操作损坏设备和发生人身安全事故。

8.1.3  设备结构

（1） 设备结构组件方便维修和清理。

8.1.4  设备设计标准及模块化。

（1） 设备的设计符合中国***或***标准。

（2） 设备进行模块化设计，便于设备安装和工艺调整。

8.1.5  设备外观

（1） 设备外型美观、和谐、整齐。

（2） 设备基本漆色按需方提供的色板（或者国标号）制作。

8.1.6 安全环保

（1） 一般性标准：对人的安全、防护、辐射等劳动保护条款符合中国的国家和行业的相关标准。

（2） 设备稳定运行时噪音≤10dB（采用***标准进行检测）。

（3） 设备配备安全操作指导书，危险部位有文字和危险图形标识。

8.1   主要技术规范和设备配置

8.2.1  加热设备总体规范

（1） 加热设备***工件加热拆卸。

可在规定以内加热完毕，满足装配要求。

（2） 加热时噪音：≤30分贝；

（3） 加热温度0～240℃可调；（注：专业人员调整）。

（4） 温度控制精度±1℃；

（5） 加热时间可设定,0～99分59秒可调（注：专业人员调整），时间控制精     确度1秒。

（6） 自动消磁，剩磁少于2A/cm。

（7） 主控制柜采用触摸屏(西门子)控制，其他电气原件采用施耐德品牌。

（8） 工件控温精度：±1℃,测温采用K型热电偶采集方式。

1加热设备系统描述：

（1） 有时间显示界面，

（2） 加热到达要求温度时，有声音提示,并有指示灯闪烁。

（3） 能根据设定的加热工艺温度完成过程控制，同时实现温度实时数字显示。

（4） 加热设备具有异常保护功能，如短路保护，过热保护等。出现异常情况立即报警并停机。

8.2 采用磁性温度传感器，可同时测量工件内圈、外圈加热温度。

8.3 信号灯可发出如下信号：

8.4 绿色闪烁：加热过程运行（包括循环中的暂停和中断，然后灯继续闪烁）；

8.5 绿灯常亮：循环完成；

8.6 红灯常亮：错误。

8.7 控制柜配备采用7.0英寸触摸屏（西门子），用于用于设置参数以及启动和停止加热过程。可设定工件上两个测量点之间的温差，当超过设定温差范围，加热器自动关闭，温差到设定范围内时，加热器被再次开启。

8.8 中频加热器具有4种加热模式：

8.9 （1）温度模式：将工件加热到设定温度（工件温度全程监控）。

8.10 （2）时间模式：加热过程根据设定时间加热工件。

8.11 （3）温度或时间模式：将工件加热到设定温度或预设时间，在整个过程中监控工件的温度，当两个设置（温度或时间）之一达到或到期时，加热器自动关闭。

8.12 （4）温度和速度模式：需输入一个温度梯度，加热器控制功率输出，使工件的加热曲线遵循设定的梯度。

8.13 5.2.7中频加热器具有温度保持功能：当达到设定温度时，可使工件保持在相同温度，并可以设定保持温度的时间。

8.14 5.2.8中频加热器具有目标设定功能：在加热过程中可以调整所需的温度或时间，而无需停止过程。根据当前激活的加热模式，可以以 5°C 或 5 秒为步长进行调整。

8.15 其他：

（1） 此加热设备为落地式设备，高度符合人机工程，方便操作。

（2） 提供的设备满足需方各项技术要求。

（3） 未提事项按照国家有关标准执行。

8.4产品技术参数

输入电源：三相三线380V

输入电流：60A

输入功率：40KVA

输入侧功率因数：>0.92

感应器输出平均电流：200A

逆变器输出平均电压：250V

额定输出功率：40KW

输出频率范围：15-50KHz

冷却：风冷
